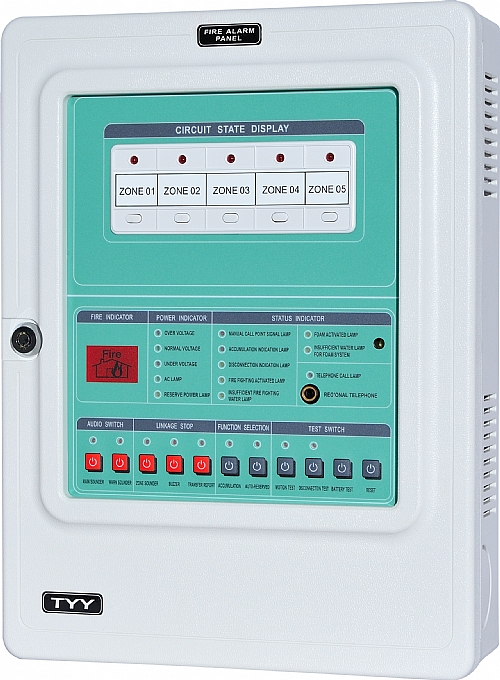

Fire Alarm Control Panel YF-1 (ABS Enclosure)





















Please select specifications:


Features

  • Fungsi penundaan dua tahap:

Setelah deteksi berlanjut selama jangka waktu tertentu, panel akan secara otomatis mengatur ulang dan memulai deteksi penundaan tahap kedua. Ini untuk meminimalisir alarm palsu dan meningkatkan keandalan.

  • Perlindungan daya listrik cadangan:

Selama pemadaman, saat output daya listrik cadangan berada di bawah DC18V, output akan secara otomatis terputus untuk memperpanjang masa pakai baterai.

  • Perlindungan lonjakan petir:

Modul daya dilengkapi dengan proteksi lonjakan petir, mencegah kerusakan pada panel dari tegangan tinggi atau lonjakan daya.

  • Kualitas Kontrol:

Semua komponen di dalam panel dan suku cadang yang digunakan pada panel telah lulus sertifikasi kualitas CE dan CNS. Panel harus lulus pengujian ketat untuk memastikan kualitas panel dan sistem sebelum pengiriman.

  • Deteksi tegangan abnormal:

Deteksi tegangan yang tidak normal akan menunjukkan apakah tegangan terlalu tinggi atau terlalu rendah.

  • Desain kegunaan:

Papan internal dirancang dengan papan sirkuit internal modular yang terpisah dari papan terminal I/O eksternal, dengan perangkat pelindung di bagian input. Jika papan loop rusak karena akses tegangan eksternal selama tahap konstruksi, maka papan loop dapat diganti secara langsung tanpa melepas kabel luar.

  • Penampilan:

Papan loop menggunakan bahan plastik tahan panas, dan memiliki desain yang simpel dan elegan. Papan loop dapat dengan jelas menunjukkan nama, bangunan, lantai, dan jenis loop.

  • Fungsi lainnya:

Panel ini dapat digabungkan dengan panel broadcast dan telepon darurat kami dalam satu kabinet, sehingga dapat menampilkan tampilan yang konsisten.


Item

 Specification

Model Number

 YF-1

Power Supply(AC)

 AC 220V 50 / 60Hz

Backup Power Supply

 DC 24V

 Charging Voltage and Current

 Under DC26V 450mA , fixed voltage trickle charging

Circuit External Impedance

 Circuit impedance 50Ω or less, impedance to ground  2MΩ or more

Detector Installation

 No limitation for the number of Conventional Rate of Rise Heat Detectors / Fixed Temperature Heat Detectors.

 A maximum of 30 smoke detectors (DC24V 40μA) can be connected to a loop.

E.O.L Resistor

 10KΩ

Number of Indicating Lamp

 1.2 times of the panel loop (LED indicator light)

Number of Fire Alarm Bell

 1.2 times of the panel loop

Cabinet Material

 Flame retardant ABS enclosure

Main Sounder

 Monotone buzzer (over 85dB at 1 meter away)

Alarm Relay Contact

 Non-voltage NO contact capacity AC250V 7A × 2 sets

Panel Color

 Red / Green

Switch Mode

 Push-button



Dimensions(ABS)

Cabinet

Wall-mounted

Number of loops

5~10L

15L

20L

Height (mm)

400

370

Width (mm)

300

480

Depth (mm)

126

90
